1 簡介

本測溫儀以高速16位嵌入式微處理器為核心。采用了自動校準電路，采用精密的溫度傳感器對冷端溫度進行測量，并可以進行軟件校正。在數據采集上采用高精度AD轉換芯片，采樣周期為20ms，對空間的工頻有很強的抗干擾性。

本測溫儀可適用于煉鋼、煉鋁、鑄鐵等行業中溶液溫度的測量，也可以測量爐渣溫度。

2 功能說明

? DC12V有源喇叭輸出接口√

? RS485串行通訊接口（訂貨特殊說明）

? 微型打印機接口（訂貨特殊說明）

? RS232異步串行通訊接口（訂貨特殊說明）

? 帶隔離的BCD碼輸出接口（訂貨特殊說明）

? 模擬量4~20mA輸出接口（訂貨特殊說明）√

? 200條歷史測試數據存儲√

? 語音報數（訂貨特殊說明）

3 技術參數

4 面板

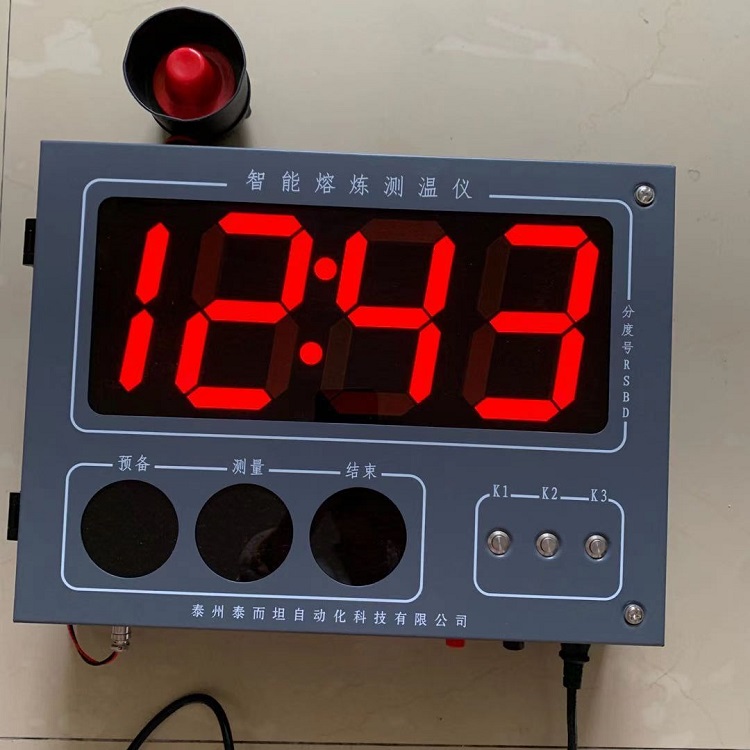

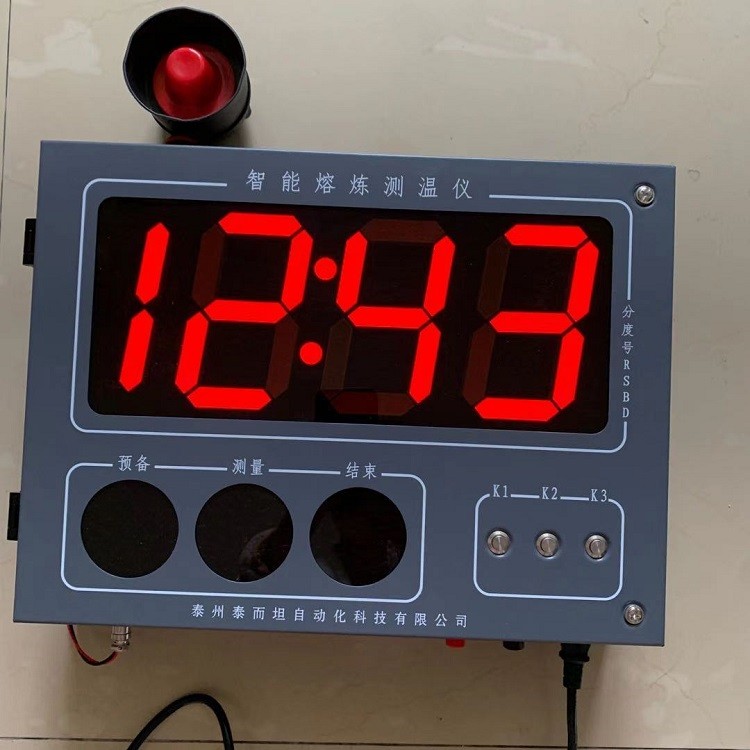

在面板上有三個測量指示燈：預備、測量、結束，和三個設定鍵：K1、K2和K3。

5 指示燈及報警喇叭控制輸出說明

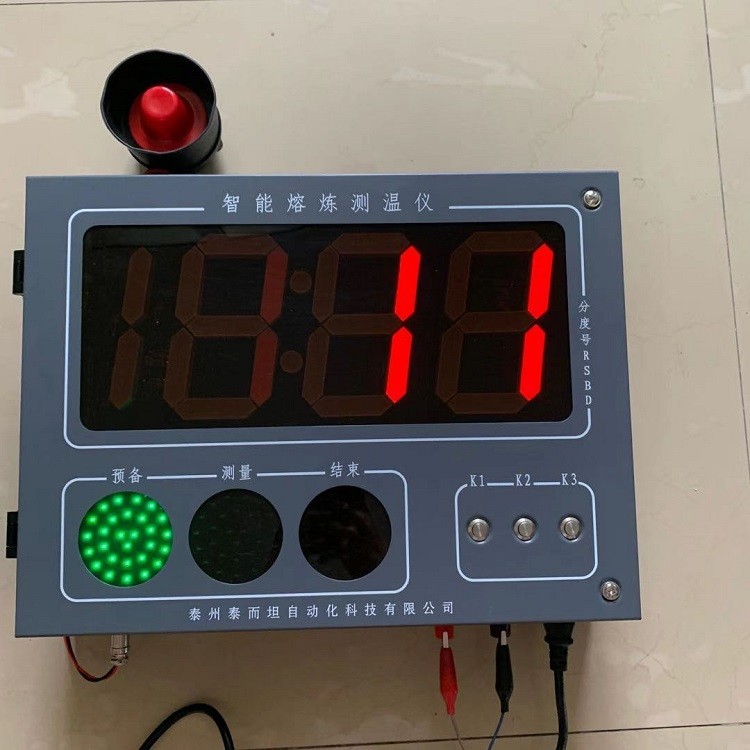

在沒有測量即還沒有插熱電偶時，測溫儀顯示當前的時間，三個指示燈都不亮，插上熱電偶后綠燈亮，將熱電偶插入鋼水后黃燈亮，當測量成功后紅燈亮，同時報警控制輸出；如果測量失敗，則三個燈全亮。

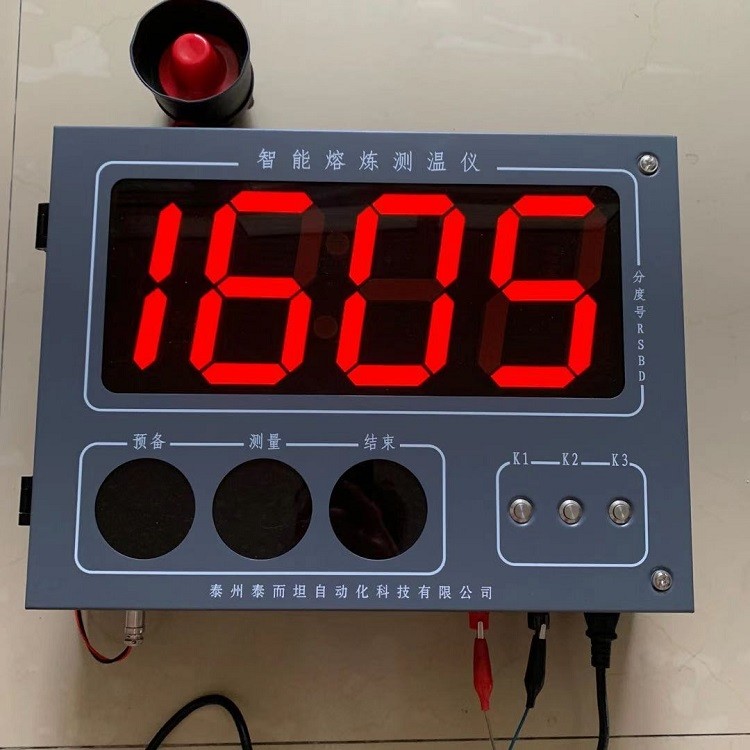

測試完畢后測試結果顯示180分鐘，喇叭響5秒鐘，喇叭為有源DC12V輸出。原理接線如下所示：（帶語音報數無此功能）

此款鋼水測溫儀主要廣泛應用于鑄造廠的微機鋼水測溫儀。
